Exemplo De Desenho Tecnico Com Duas Hachuras Em Direcoes Opostas – O desenho técnico é a linguagem universal da engenharia e arquitetura, transmitindo informações precisas sobre projetos e construções. As hachuras, elementos gráficos fundamentais, desempenham papel crucial na clareza e interpretação desses desenhos, representando diferentes materiais e texturas. Este artigo explora a utilização de hachuras, com foco especial na aplicação de hachuras em direções opostas, analisando sua importância, significado e aplicação prática em diversos contextos.
Introdução ao Desenho Técnico com Hachuras
Hachuras são linhas paralelas, espaçadas regularmente, utilizadas em desenhos técnicos para indicar áreas específicas de um objeto ou seção transversal. Sua importância reside na capacidade de representar materiais, texturas e superfícies de forma concisa e inequívoca, diferenciando-as visualmente e facilitando a compreensão do projeto. A escolha do tipo de hachura, sua inclinação e espaçamento são fatores que influenciam diretamente a interpretação do desenho.

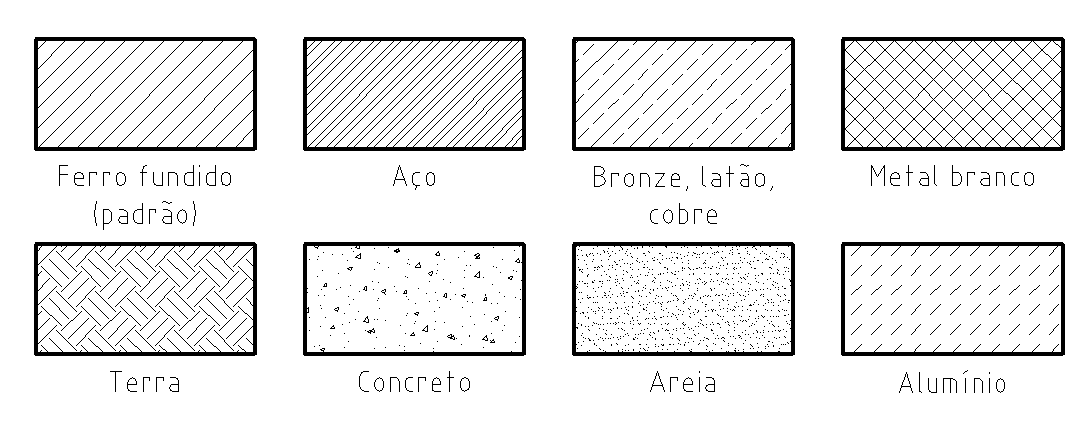

Materiais diferentes exigem padrões de hachura distintos, permitindo a identificação imediata de, por exemplo, aço, madeira, concreto ou plástico. Os tipos mais comuns incluem hachuras inclinadas, cruzadas e pontilhadas, cada uma com sua aplicação específica.
Hachuras em Direções Opostas: Significado e Utilização, Exemplo De Desenho Tecnico Com Duas Hachuras Em Direcoes Opostas
A utilização de hachuras em direções opostas, ao contrário de hachuras em uma única direção, é uma técnica empregada para diferenciar claramente dois materiais adjacentes em um desenho técnico. Essa técnica melhora a legibilidade, evitando ambiguidades e sobreposição visual. É particularmente útil em seções transversais que mostram a junção de diferentes materiais, como em uma estrutura metálica com elementos de concreto armado.
Em desenhos complexos, a clareza proporcionada pelas hachuras em direções opostas é essencial para a correta interpretação do projeto.
| Material | Descrição da Hachura | Ângulo | Espaçamento |
|---|---|---|---|
| Aço | Linhas inclinadas a 45° | 45° | 2 mm |
| Concreto | Linhas inclinadas a 30° | 30° | 3 mm |
| Madeira | Linhas inclinadas a 60°, com linhas mais finas entremeadas | 60° | 4 mm |
| Plástico | Pontos | – | 2 mm |
Representação Gráfica: Exemplos e Interpretação
Imagine uma seção transversal de uma parede composta por tijolos e concreto. A utilização de hachuras em direções opostas permite uma representação clara e inequívoca. A área dos tijolos poderia ser hachurada em 45 graus, enquanto o concreto em 30 graus, por exemplo. A diferença angular e o espaçamento entre as linhas garantem a distinção visual entre os materiais.
A direção e espaçamento das hachuras são críticos. Um espaçamento muito pequeno pode dificultar a leitura, enquanto um espaçamento muito grande pode resultar em falta de precisão na representação. A escolha criteriosa destes parâmetros é fundamental para a clareza do desenho.
A legenda do desenho deve incluir uma chave explicativa, associando cada padrão de hachura ao material correspondente, garantindo a perfeita compreensão do projeto.
Normas e Padronização
A padronização na utilização de hachuras é crucial para garantir a uniformidade e a interpretação correta dos desenhos técnicos em nível global. Normas como a ABNT (Associação Brasileira de Normas Técnicas) e a ISO (International Organization for Standardization) estabelecem diretrizes para a representação de materiais através de hachuras, definindo padrões e recomendações para o ângulo, espaçamento e tipo de linha.
A adoção destas normas é essencial para a comunicação eficiente entre projetistas, construtores e demais profissionais envolvidos.
- ABNT NBR 8402: Desenho Técnico – Utilização de linhas.
- ISO 128-20: Desenho técnico — Representação de vistas.
Embora existam algumas diferenças entre as normas brasileiras e internacionais, o objetivo principal é a mesma: garantir a clareza e a precisão na comunicação técnica.
Software de Desenho Assistido por Computador (CAD)
Softwares CAD como AutoCAD, SolidWorks e Revit oferecem ferramentas robustas para a criação de hachuras, permitindo o controle preciso do ângulo, espaçamento e padrão. A maioria dos softwares permite a seleção de padrões predefinidos ou a criação de padrões personalizados. Comandos específicos, como “Hachura” ou “Fill”, permitem a aplicação rápida e eficiente de hachuras em áreas selecionadas do desenho.
A possibilidade de definir atributos como ângulo, espaçamento e tipo de linha diretamente no software garante maior precisão e eficiência no processo de desenho.
Dominar a técnica de hachuras em direções opostas é essencial para qualquer profissional que lida com desenhos técnicos. A capacidade de representar com precisão a composição de materiais, utilizando esta ferramenta, demonstra não só o conhecimento técnico, mas também a atenção aos detalhes e a busca pela clareza na comunicação visual. De projetos arquitetônicos a peças mecânicas, a compreensão e aplicação correta das hachuras, especialmente quando em direções opostas, tornam os desenhos mais informativos e eficientes, evitando interpretações errôneas e contribuindo para a construção de projetos mais seguros e bem-sucedidos.
A padronização, apoiada por normas nacionais e internacionais, garante a universalidade da linguagem, permitindo a colaboração global entre profissionais da área.
